Detalhes do produto:
Condições de Pagamento e Envio:
|
| Níveis: | De uma só camada | Entrada do fio: | Entrada do fio do ângulo direito |
|---|---|---|---|
| Aplicações: | PWB, conversores de freqüência, local de servidor, interruptor, fonte de alimentação, iluminação elé | cor: | Black |
| Número de contatos: | 2P-24P | Densidade: | 7.62mm |
| Corrente nominal: | 15A | Tensão nominal: | 300V |
| Tipo: | O bloco terminal da barreira, põe blocos terminais, blocos terminais elétricos | Escala do fio: | 14-22 CALIBRE DE DIÂMETRO DE FIOS |
| Realçar: | bloco de terminais elétrico,blocos de terminais de PCB |
||
Passo terminal 7.62mm do Pin do bloco 2 - 24 da barreira de uma só camada para o poder do interruptor do diodo emissor de luz
Entrada do fio do ângulo direito do ■; entrada □Vertical do fio; entrada do fio do grau □45
■ de uma só camada; níveis □Double; níveis do □Triple
Cor padrão: Preto. Outras cores igualmente disponíveis, referem por favor abaixo como pedir e selecionar a cor
você quer.
Os blocos terminais da barreira, põem blocos terminais, blocos terminais elétricos, fornecedores dos blocos terminais.
Como pedir:
Aplicações:
PWB, conversores de freqüência, local de servidor, interruptor, fonte de alimentação, iluminação elétrica, controle da indústria,
Automatização, transporte de trilho, uma comunicação, Electric Power, segurança, equipamento da medicina,
Forças armadas, elevador, etc….

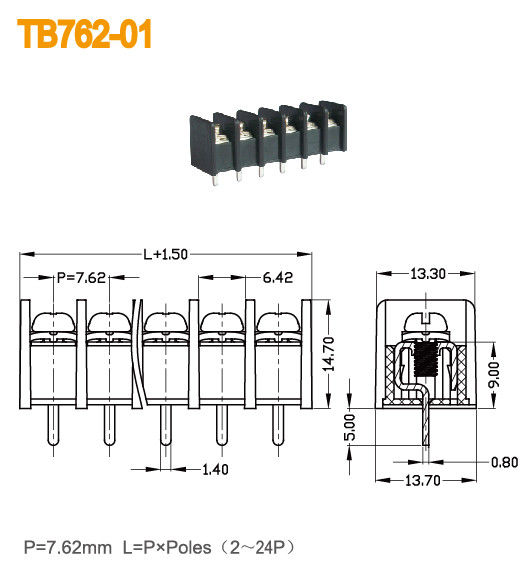

Especificações do parâmetro e do desenho:
|
Dados técnicos do UL |
B C D |
|
Tensão avaliado/V/A atual |
300/15 300/10 |
|
Calibre de diâmetro de fios da escala do fio |
14-22 14-22 |
|
Dados técnicos do IEC |
|
|
Categoria de sobretensão |
Ⅱ do Ⅲ do Ⅲ |
|
Classe da contaminação |
3 2 2 |
|
Tensão avaliado/V/A atual |
250/24 320/24 400/24 |
|
Tensão de pico avaliado quilovolt |
4 4 4 |
|
Capacidade de conexão avaliado mm2 |
2,5 |
|
Material |
|
|
Material de isolação/classe da inflamabilidade |
PBT/UL94, V-0 |
|
Terminal/chapeamento |
/Tin de bronze chapeou |
|
Parafuso/chapeamento |
De aço/folheado a níquel |
|
Outros dados |
|
|
Diâmetro de furo milímetro do PWB |
φ1.8 |
|
Comprimento de descascamento milímetro |
7-8 |
|
Parafuso/torque/lbf.in |
M 3 5-7 |
Vantagens competitivas:
1. Boa qualidade estável
2. Preço competitivo
3. Rapidamente resposta
4. Produtos da série completa para a seleção
5. Flexível para projetar a parte exata pela procura de clientes

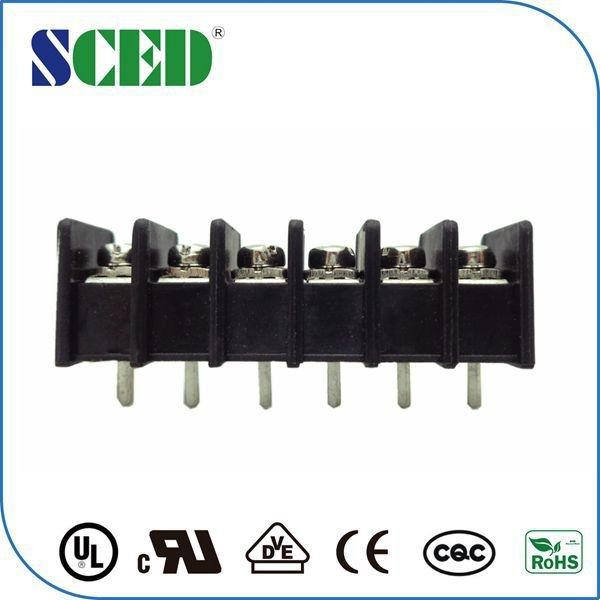

Fotos e desenho
