Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3

Através do parafuso de conexão M3 da montagem do painel do PWB dos blocos terminais do painel

Produtos - Através dos blocos terminais do painel
  • Destacar

    bloco do terminal do fio

    ,

    alimentação através dos blocos terminais

  • Largura terminal
    10.00mm
  • Tensão avaliado/Currennt
    300V/30A
  • Habitação
    UL 94V-0 de PA66/
  • cor
    cinzento
  • Parafuso
    M3/ Zinco de aço chapeado
  • Gaiola da braçadeira
    De bronze/folheado a níquel
  • Lugar de origem
    Shenzhen, China.
  • Marca
    SCED
  • Certificação
    UL, CE
  • Número do modelo
    TR-4N-02
  • Quantidade de ordem mínima
    200pcs
  • Detalhes da embalagem
    caixa padrão da exportação

Através do parafuso de conexão M3 da montagem do painel do PWB dos blocos terminais do painel

  • Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3
  • Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3
  • Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3
  • Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3
Obtenha o preço contacto

Através do parafuso de conexão M3 da montagem do painel do PWB dos blocos terminais do painel





1. Parafuso: Zinco de aço do M3/chapeado

2. Usado para a fonte de ALIMENTAÇÃO, o filtro do poder, e o controle industrial

3. Fácil monte ao painel com espessura dentro de 10mm.

4. Temperatura de funcionamento: -40℃~+150℃



Especificações do parâmetro e do desenho da foto:



Dados técnicos do UL

B

C

D

Tensão avaliado/V/A atual

300/30



300/10

Calibre de diâmetro de fios da escala do fio

10-30



10-30

Dados técnicos do IEC



Categoria de sobretensão

Ⅲ

Ⅲ

Ⅱ

Classe da contaminação

3

2

2

Tensão avaliado/V/A atual

500/32

630/32

1000/32

Tensão de pico avaliado quilovolt

6

6

6

Capacidade de conexão avaliado milímetro2

4

Material



Material de isolação/classe da inflamabilidade

PA66/UL94, V-0

Gaiola/chapeamento da braçadeira

De bronze/folheado a níquel

Placa/chapeamento da condução

De bronze/folheado a níquel

Parafuso/chapeamento

Aço/zinco chapeado

Outros dados



Comprimento de descascamento milímetro

8

Parafuso/torque/lbf.in

M3/5.3-7





Aplicações:



1. PWB, conversores de freqüência,

2. Local de servidor, interruptor, fonte de alimentação, iluminação elétrica, controle da indústria, automatização, Electric Power,

3. Transporte de trilho, comunicação, segurança, equipamento da medicina, forças armadas, elevador, etc….



Vantagens competitivas:



  1. Boa qualidade estável
  2. Preço competitivo
  3. Rapidamente resposta
  4. Produtos da série completa para a seleção
  5. Flexível para projetar a parte exata pela procura de clientes

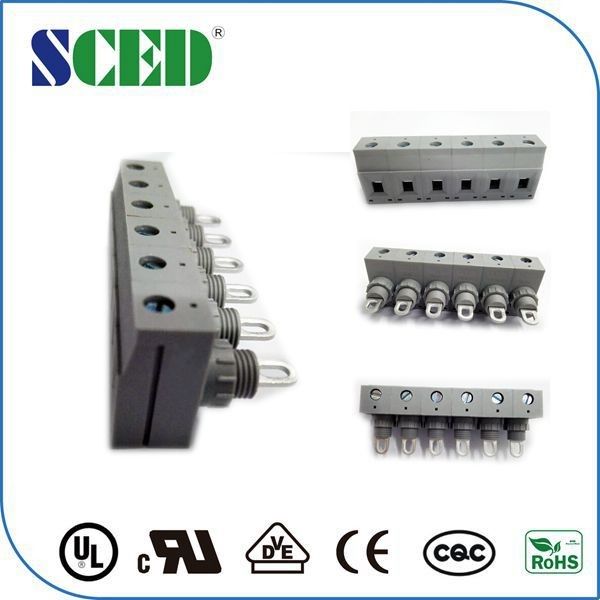

FOTO E DESENHO

Através do parafuso de conexão M3 da montagem do painel do PWB dos blocos terminais do painel 0

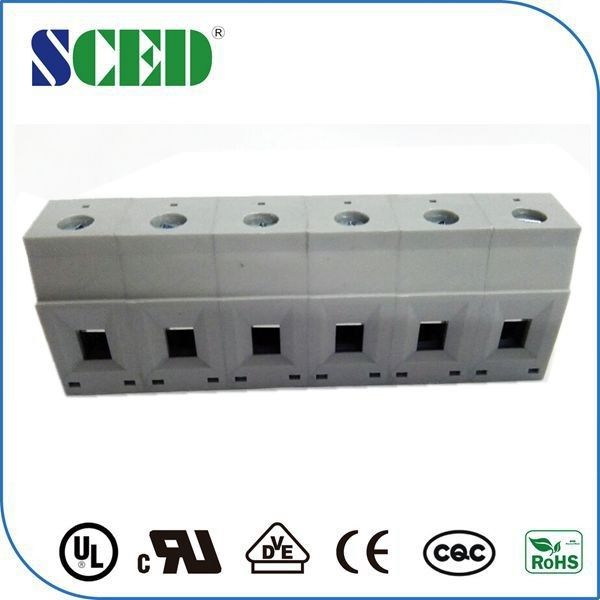

FOTO



Através do parafuso de conexão M3 da montagem do painel do PWB dos blocos terminais do painel 1
