| Lugar de origem: | Guangdong, China |
| Marca: | SCED |
| Certificação: | CE,UL,CUL,CQC and VDE etc. |
| Número do modelo: | TB825-01 |
| Quantidade de ordem mínima: | 500 partes/partes |
|---|---|
| Preço: | USD 0.04-0.08 per Pole |
| Detalhes da embalagem: | Dimensão mestra padrão da caixa: 341 x 273 x 198mm; Dimensão interna padrão da caixa: 168 x 134 x 47 |
| Tempo de entrega: | 5-20 dias de trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1000000 Polos/Polos pelo mês |
| Polos: | 2-32 polos | Passo: | 8.255mm |
|---|---|---|---|
| Atual: | 20A | tensão: | 300V |
| Plástico: | PBT | Parafuso: | M3 |
| Classe da inflamabilidade: | UL94, V-0 | Tensão de pico avaliado: | Nenhum anormal dentro de 1 minuto |
| Resistência de isolação: | Acima de DC500V, 500MΩ | Resistência de contato: | Menos do que 8mΩ |
| Realçar: | Blocos de terminais plásticos do poder de PBT,blocos de terminais do poder do passo de 8.255mm,Bloco de terminais da barreira de 32 Polos |
||

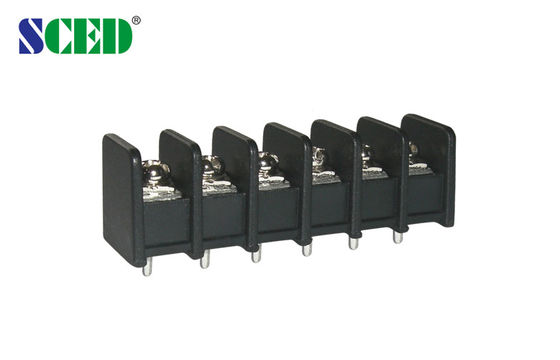

Bloco terminal de barreira de passo de 8,255 mm 2-32 pólos 300 V/20 A parafuso M3
produto detalhadoDescrição:
Passo 8,255 mm, 300V 20A, 2P-32P, Blocos de terminais de barreira, Blocos de terminais de energia
■Entrada de fio em ângulo reto;□Entrada de fio vertical;□ Entrada de fio de 45 graus
■Nível Único;□Níveis duplos;□ Níveis triplos
Cor padrão: Preto.Outras cores também disponíveis.

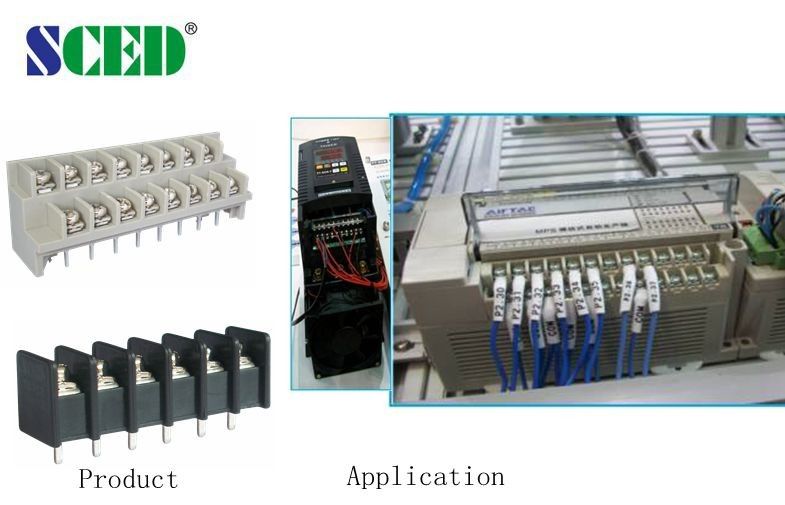

Formulários:
PCB, Conversores de Frequência, Site Servidor, Switch, Fonte de Alimentação, Controle Industrial, Automação, Transporte Ferroviário, Comunicação, Energia Elétrica, Segurança, Equipamentos Medicinais, Elevador, etc.
Parâmetro e DesenhoEspecificações:
|
Dados Técnicos UL |
B |
C |
D |
|
Tensão Nominal / Corrente V/A |
300/20 |
|
300/10 |
|
Faixa de fio AWG |
12-26 |
|
12-26 |
|
Dados Técnicos IEC |
|
||
|
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de Contaminação |
3 |
2 |
2 |
|
Tensão Nominal / Corrente V/A |
320/32 |
400/32 |
630/32 |
|
Tensão nominal de surto KV |
4 |
4 |
4 |
|
Capacidade nominal de conexão mm2 |
4 |
||
|
Material |
|
||
|
Material de Isolamento / Classe de Inflamabilidade |
PBT/UL94, V-0 |
||
|
Terminal / Revestimento |
Latão / estanhado |
||
|
Parafuso / Revestimento |
Aço / Niquelado |
||
|
Outros dados |
|
||
|
PCB Diâmetro do furo mm |
φ1,8 |
||
|
Comprimento da decapagem mm |
6-7 |
||
|
Parafuso / Torque / lbf.in |
M 3 / 5-7 |
||
Vantagem competitiva:
