| Lugar de origem: | Guangdong, China |
| Marca: | SCED |
| Certificação: | CE,UL,CUL,CQC and VDE etc. |
| Número do modelo: | TB825-01 |
| Quantidade de ordem mínima: | 500 partes/partes |
|---|---|
| Preço: | USD 0.04-0.08 per Pole |
| Detalhes da embalagem: | Dimensão mestra padrão da caixa: 341 x 273 x 198mm; Dimensão interna padrão da caixa: 168 x 134 x 47 |
| Tempo de entrega: | 5-20 dias de trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1000000 Polos/Polos pelo mês |
| Polos: | 2-32 polos | Passo: | 8.255mm |
|---|---|---|---|
| Atual: | 20A | Tensão: | 300V |
| Plástico: | PBT | parafuso: | M3 |
| Classe da inflamabilidade: | UL94, V-0 | Tensão de pico avaliado: | Nenhum anormal dentro de 1 minuto |
| Resistência de isolação: | Acima de DC500V, 500MΩ | resistência de contato: | Menos do que 8mΩ |
| Realçar: | bloco de terminais da barreira do passo de 8.255mm,Bloco de terminais plástico da barreira de PBT,Bloco de terminais PBT plástico do PWB |
||

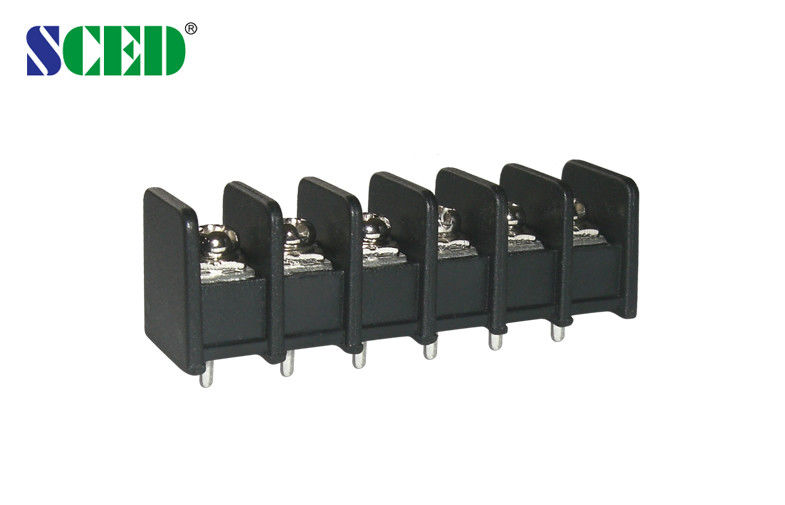

parafuso do bloco de terminais 2-32 Polos 300V/20A M3 da barreira do passo de 8.255mm
Descrição do produto detalhada:

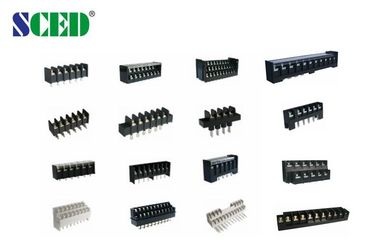

Passo 8.255mm, 300V 20A, 2P-32P, blocos de terminais da barreira, blocos de terminais do poder
■Entrada do fio do ângulo direito; entrada □Vertical do fio; entrada do fio do grau □45
■De uma só camada; níveis □Double; níveis do □Triple
Cor padrão: Preto. Outras cores igualmente disponíveis.
Aplicações:
PWB, conversores de frequência, local de servidor, interruptor, fonte de alimentação, controle da indústria, automatização, transporte de trilho, comunicação, Electric Power, segurança, equipamento da medicina, elevador, etc….
Parâmetro e especificações de tiragem:
|
Dados técnicos do UL |
B |
C |
D |
|
Tensão/atual avaliados V/A |
300/20 |
|
300/10 |
|
Escala do fio Calibre de diâmetro de fios |
12-26 |
|
12-26 |
|
Dados técnicos do IEC |
|
||
|
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe da contaminação |
3 |
2 |
2 |
|
Tensão/atual avaliados V/A |
320 / 32 |
400 / 32 |
630 / 32 |
|
Tensão de pico avaliado Quilovolt |
4 |
4 |
4 |
|
Capacidade de conexão avaliado milímetro2 |
4 |
||
|
Material |
|
||
|
Material de isolação/classe da inflamabilidade |
PBT/UL94, V-0 |
||
|
Terminal/chapeamento |
Bronze/Tin Plated |
||
|
Parafuso/chapeamento |
Aço/folheado a níquel |
||
|
Outros dados |
|
||
|
Diâmetro de furo do PWB milímetro |
φ1.8 |
||
|
Comprimento de descascamento milímetro |
6-7 |
||
|
Parafuse/torque /lbf.in |
M 3/5-7 |
||
Vantagens competitivas:
