| Lugar de origem: | Guangdong, China |
| Marca: | SCED |
| Certificação: | UL,CUL,CE,CQC and VDE etc. |
| Número do modelo: | TR-16N-03 |
| Quantidade de ordem mínima: | 500 Piece / Pieces |
|---|---|
| Preço: | USD 0.65-1.22/Pole |
| Detalhes da embalagem: | Dimensão mestra padrão da caixa: 341 x 273 x 198mm; Dimensão interna padrão da caixa: 168 x 134 x 47 |
| Tempo de entrega: | 5-20 dias |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 1000000 Pólos/Pólos pelo mês |
| Largura terminal: | 12.1mm | Plastic: | PA66 |
|---|---|---|---|
| Atual: | 85A | tensão: | 600v |
| Placa da condução: | Cobre | Galvanização: | Lata chapeada |
| Parafuso: | Aço | Resistência de contato: | Menos do que 8mΩ |
| Escala do fio: | 4-20 CALIBRE DE DIÂMETRO DE FIOS | Comprimento de descascamento: | 16 mm |
| Realçar: | conector do bloco terminal da montagem do painel,blocos terminais da montagem do PWB |
||

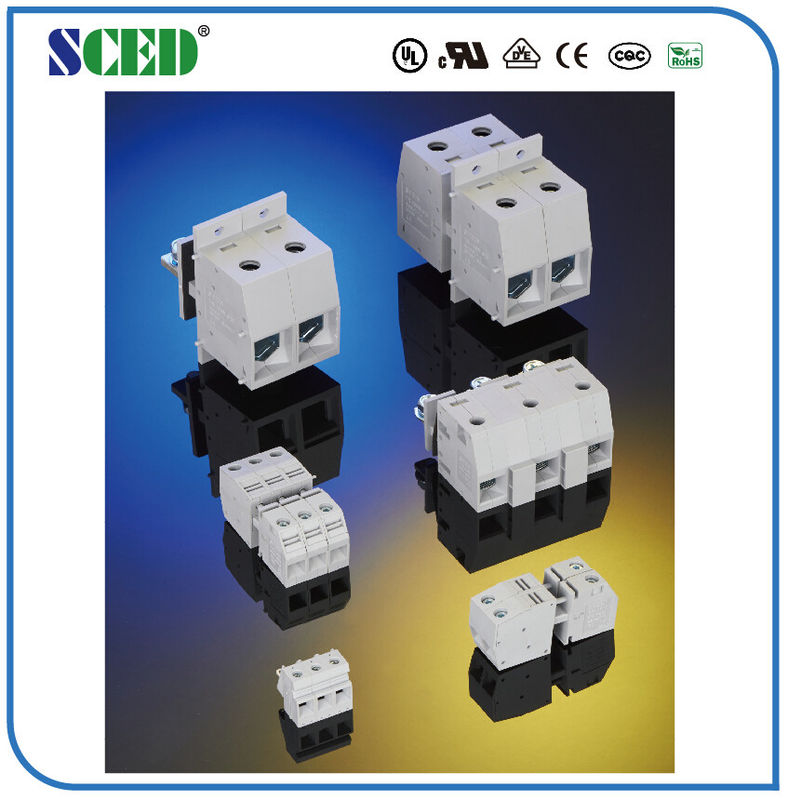

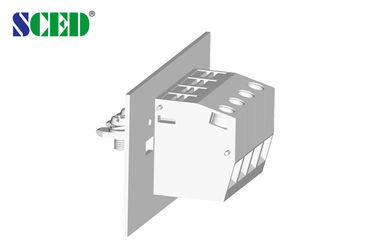

alimentação 85A através do conector cinzento da montagem do painel de parede do bloco de terminais 600V 12.1mm
Descrição do produto detalhada:
Lance 12.1mm, 600V 85A, 2P-24P, através dos blocos de terminais do painel/Alimentação-através dos conectores dos blocos de terminais/anteparo
entrada do fio do ângulo do ■Right; entrada □Vertical do fio; entrada do fio do grau □45
plataforma do ■Single; plataformas □Double; plataformas do □Triple
Cor padrão: Preto. Outras cores igualmente disponíveis.
Aplicações:
1.They pode ser usado no PWB, nos conversores de frequência, no local de servidor, no interruptor, na fonte de alimentação e na iluminação elétrica,
2. Além do controle da indústria, da automatização, do transporte de trilho, da comunicação, do Electric Power, da segurança, do equipamento da medicina, das forças armadas, do elevador, etc.can seja usado também.
Especificações do parâmetro e do desenho:
|
Dados técnicos do UL |
B |
C |
D |
|
Tensão avaliado/V/A atual |
600 / 85 |
|
600 / 5 |
|
Calibre de diâmetro de fios da escala do fio |
4-20 |
|
4-20 |
|
Dados técnicos do IEC |
|
||
|
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe da contaminação |
3 |
2 |
2 |
|
Tensão avaliado/V/A atual |
630 / 101 |
800 / 101 |
1000 / 101 |
|
Tensão de pico avaliado quilovolt |
6 |
6 |
6 |
|
Capacidade de conexão avaliado milímetro2 |
16 |
||
|
Material |
|
||
|
Material de isolação/classe da inflamabilidade |
PA66/UL94, V-0 |
||
|
Gaiola/chapeamento da braçadeira |
De aço/folheado a níquel |
||
|
Placa/chapeamento da condução |
Cobre/folheado a níquel |
||
|
Parafuso/chapeamento |
Aço/zinco chapeado |
||
|
Outros dados |
|
||
|
Comprimento de descascamento milímetro |
16 |
||
|
Parafuso/torque/lbf.in |
M5 / 22-25 |
||
vantagem ompetitive:

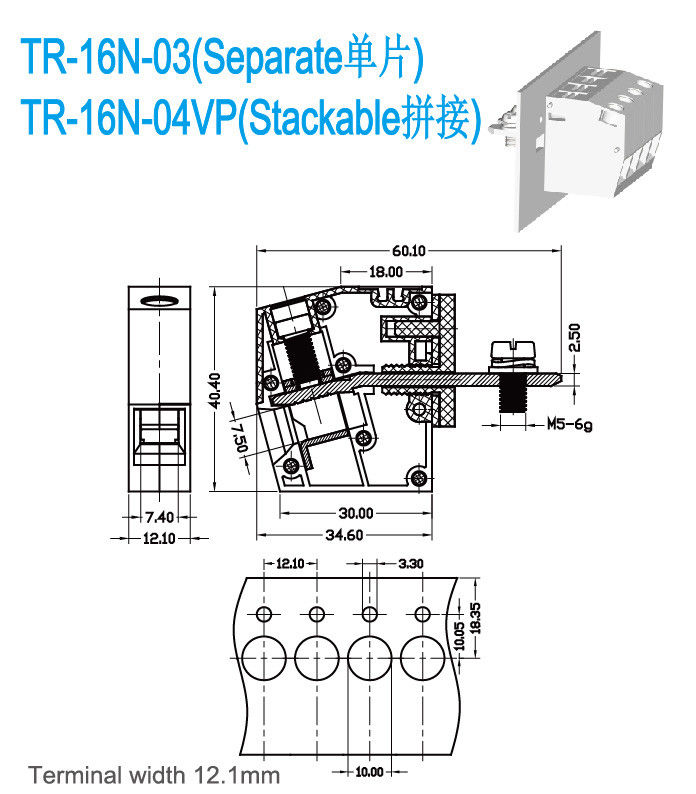

Foto do desenho:
