Detalhes do produto:
Condições de Pagamento e Envio:
|
| Entrada do fio: | Entrada vertical do fio | Aplicações: | PWB, conversor de freqüência, etc. |
|---|---|---|---|
| cor: | verde | Número de contatos: | 2-22pins |
| Densidade: | 5.08mm | Corrente nominal: | 18A |
| Tensão nominal: | 300V | Tipo: | Blocos terminais Pluggable masculinos |
| Realçar: | conector do bloco terminal do poder,bloco terminal elétrico |
||

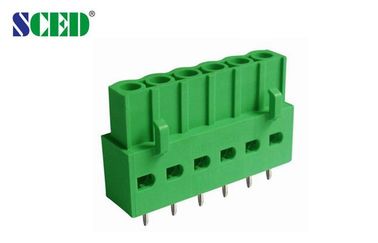

O PWB obstrui dentro 18A terminal do bloco 2 - 22 homem de Pólos e conector fêmea
Detalhe rápido
1. Os blocos terminais Pluggable são amplamente utilizados na movimentação, no commucation da segurança, na indústria energética, na conservação de energia e etc. servo.
1. pode ser conectado com o TP508H-00 TP508H-00V, TP508H-01, TP508H-01V, TP508H-04, TP508H-05, TP508H-06, TP508H-06V, TP508H-07, TP508H-07V,
2. O toghter pluggable do trabalho do sistema pela tomada e pelo encabeçamento.
3. As características principais são elas podem ser poder conseguido de ligar/desligar livremente.
4. A tomada pode ser obstruída dentro e para fora muito convenientemente.
5. Material: O alojamento plástico é PA66 (UL94 V-0), temperatura de funcionamento: Gaiola da braçadeira de -40℃~+105℃ e terminal do encabeçamento usando o bronze, braçadeira da mola com bronze de fósforo, parafuso usando o aço de alta qualidade.

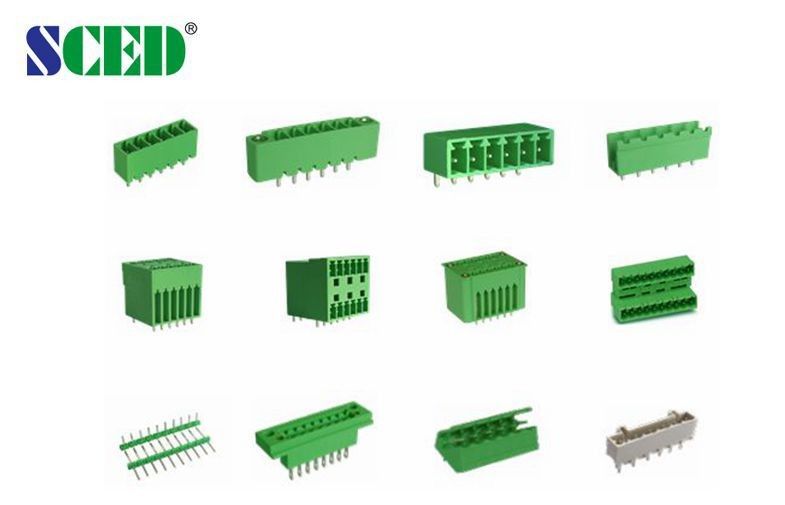

Este fósforo masculino do soquete com série fêmea da tomada: TP381P-00, TP381P-01, TP381P-02, TP381P-03,
TP381P-04, vêem por favor a mostra das fotos antes
Cor padrão: Cor verde. Outras cores igualmente disponíveis, referem por favor abaixo como pedir e
selecione a cor
você quer.
Blocos terminais Pluggable, blocos terminais de encaixe, conectores do bloco terminal, conectores do PWB
Como pedir:
Aplicações:
PWB, conversores de freqüência, local de servidor, interruptor, fonte de alimentação, iluminação elétrica, controle da indústria,
Automatização, transporte de trilho, uma comunicação, Electric Power, segurança, equipamento da medicina,
Forças armadas,
Elevador, etc….
Especificações do parâmetro e do desenho:
|
Dados técnicos do UL |
B |
C |
D |
|
Tensão avaliado/V/A atual |
300/18 |
|
|
|
Calibre de diâmetro de fios da escala do fio |
|
|
|
|
Dados técnicos do IEC |
|
||
|
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe da contaminação |
3 |
2 |
2 |
|
Tensão avaliado/V/A atual |
320/24 |
320/24 |
630/24 |
|
Tensão de pico avaliado quilovolt |
4 |
4 |
4 |
|
Material |
|
||
|
Material de isolação/classe da inflamabilidade |
PA66/UL94, V-0 (THR: PA46, UL94, V-0) |
||
|
Terminal/chapeamento |
Cobre/lata chapeada |
||
|
Outros dados |
|
||
|
Diâmetro de furo milímetro do PWB |
φ1.5 |
||
|
PinDimension milímetro |
0,4 x 1,1 |
||
Vantagens competitivas:
1. Boa qualidade estável
2. Preço competitivo
3. Rapidamente resposta
4. Produtos da série completa para a seleção
5. Flexível para projetar a parte exata pela procura de clientes
Foto do desenho
