Lugar de origem: | Shenzhen, China. |
Marca: | SCED |
Certificação: | UL, CE |
Número do modelo: | TJ508-07 |
Quantidade de ordem mínima: | 500 |
---|---|
Preço: | Get latest price |
Detalhes da embalagem: | caixa padrão da exportação |
Tempo de entrega: | 7-20 dias úteis |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 1KK pólos cada um mensal |
Aplicações: | PWB, conversores de freqüência, local de servidor, interruptor, fonte de alimentação, iluminação elé | cor: | verde |
---|---|---|---|
Número de contatos: | 2P-24P | Densidade: | 5.08mm |
Corrente nominal: | 10A | Tensão nominal: | 300V |
Realçar: | blocos terminais de parafuso do PWB,conectores do bloco terminal do PWB |

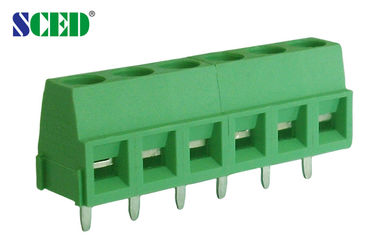

Conector 3.50/3.81/5.00/5.08/7.62/9.52/10.16/15.00mm do PWB do bloco terminal PA66 do PWB
Detalhes rápidos:
1. Os blocos de Terninal do Euro do PWB são amplamente utilizados na indústria e controlo automático, poder, conversão de freqüência e etc.
2. É alojamento, gaiola da braçadeira, terminal e parafuso plásticos consistidos.
3. Pode ser empilhado para ser pólos diferentes através de 2P e de 3P,
4. Sentido da entrada do fio: 45 90 180degree
4. Materiais: O alojamento plástico é (UL94 V-0) temperatura de funcionamento PA66: -40~+105 a gaiola e o terminal da braçadeira são bronze de alta qualidade ou o parafuso do cobre é aço de alta qualidade
Dados
Dados técnicos do UL |
B |
C |
D |
Tensão avaliado/V/A atual |
300/10 |
|
300/10 |
Calibre de diâmetro de fios da escala do fio |
12-26 |
|
12-26 |
Dados técnicos do IEC |
|
||
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
Classe da contaminação |
3 |
2 |
2 |
Tensão avaliado/V/A atual |
250/10 |
400/10 |
630/10 |
Tensão de pico avaliado quilovolt |
4 |
4 |
4 |
Capacidade de conexão avaliado milímetro2 |
1,5 |
||
Material |
|
||
Material de isolação/classe da inflamabilidade |
PA66/UL94, V-0 |
||
Gaiola/chapeamento da braçadeira |
De bronze/folheado a níquel |
||
Terminal/chapeamento |
Bronze/lata chapeada |
||
Parafuso/chapeamento |
Aço/zinco chapeado |
||
Outros dados |
|
||
Diâmetro de furo milímetro do PWB |
φ1.4 |
||
Comprimento de descascamento milímetro |
6-7 |
||
Parafuso/torque/lbf.in |
M3/4.4-5.3 |
Cor padrão: Verde. Outras cores igualmente disponíveis, referem por favor abaixo como pedir e selecionar a cor que você quer.
Como pedir:
Vantagens competitivas:

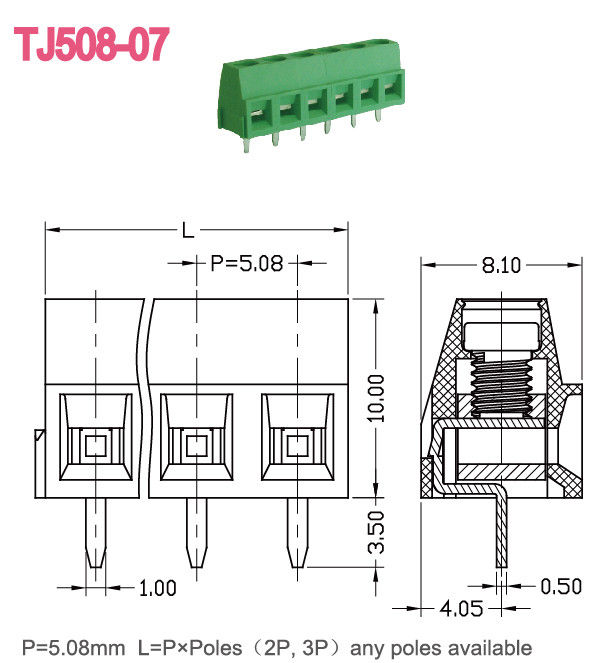

Foto do desenho:

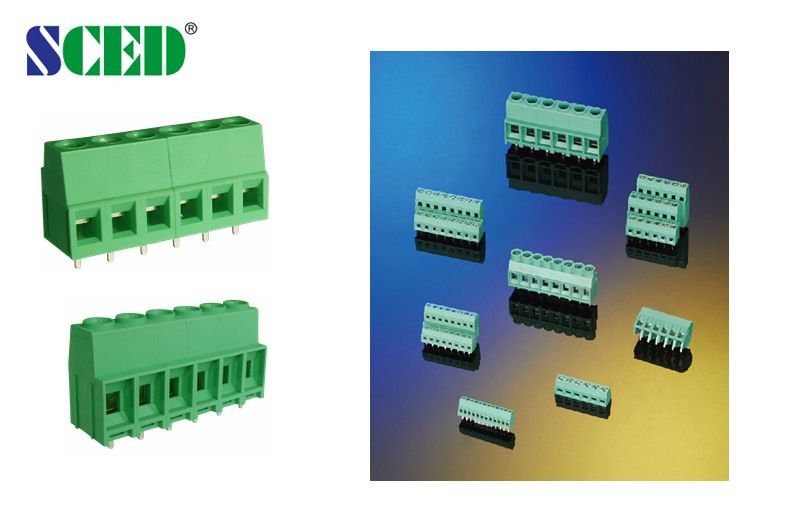

Foto de mais produtos
Etiqueta:
Blocos terminais da montagem do PWB, blocos terminais elétricos, Euro que levanta blocos terminais, fabricante do bloco terminal
