| Lugar de origem: | Shenzhen, China. |
| Marca: | SCED |
| Certificação: | UL, CE |
| Número do modelo: | TJ500-00 |
| Quantidade de ordem mínima: | 500 |
|---|---|
| Preço: | Get latest price |
| Detalhes da embalagem: | caixa padrão da exportação |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 1KK pólos cada um mensal |
| Densidade: | 5,00 | Pólos: | 2P-24P |
|---|---|---|---|
| tensão: | 300V | Atual: | 10A |
| cor: | verde | Parafuso: | M3 |
| Realçar: | conectores do bloco terminal do PWB,bloco terminal da montagem do PWB |
||

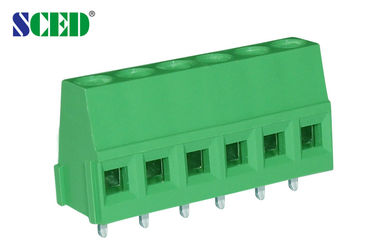

O PWB monta a conexão de bronze terminal da gaiola da braçadeira do passo 5.0mm 300v 10a do bloco
Detalhe rápido
Passo: 5.00mm
Pólos: 2P-24P
Corrente da tensão: 300V/10A
Escala do fio: 12-26 CALIBRE DE DIÂMETRO DE FIOS
Materiais: O alojamento plástico é PA66 (UL94 V-0)
Temperatura de funcionamento: -40℃~+105℃
A gaiola e o terminal da braçadeira são bronze ou cobre de alta qualidade
O parafuso é o aço de alta qualidade M3
Especs.
1. Os blocos de Terninal do Euro do PWB são amplamente utilizados na indústria e controlo automático, poder, conversão de freqüência e etc.
2. É alojamento, gaiola da braçadeira, terminal e parafuso plásticos consistidos.
3. Pode ser empilhado para ser pólos diferentes através de 2P e de 3P,
4. Sentido da entrada do fio: 45 90 180degree
4. Materiais: O alojamento plástico é (UL94 V-0) temperatura de funcionamento PA66: -40~+105 a gaiola e o terminal da braçadeira são bronze de alta qualidade ou o parafuso do cobre é aço de alta qualidade
Especificações do parâmetro e do desenho:
|
Dados técnicos do UL |
B |
C |
D |
|
Tensão avaliado/V/A atual |
300/10 |
|
300/10 |
|
Calibre de diâmetro de fios da escala do fio |
12-26 |
|
12-26 |
|
Dados técnicos do IEC |
|
||
|
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe da contaminação |
3 |
2 |
2 |
|
Tensão avaliado/V/A atual |
250/10 |
400/10 |
630/10 |
|
Tensão de pico avaliado quilovolt |
4 |
4 |
4 |
|
Capacidade de conexão avaliado milímetro2 |
2,5 |
||
|
Material |
|
||
|
Material de isolação/classe da inflamabilidade |
PA66/UL94, V-0 |
||
|
Gaiola/chapeamento da braçadeira |
De bronze/folheado a níquel |
||
|
Terminal/chapeamento |
Bronze/lata chapeada |
||
|
Parafuso/chapeamento |
Aço/zinco chapeado |
||
|
Outros dados |
|
||
|
Diâmetro de furo milímetro do PWB |
φ1.4 |
||
|
Comprimento de descascamento milímetro |
6-7 |
||
|
Parafuso/torque/lbf.in |
M3/4.4-5.3 |
||
Vantagens competitivas:
Aplicações:
PWB, conversores de freqüência,
Local de servidor, interruptor, fonte de alimentação, iluminação elétrica, controle da indústria, automatização,
Transporte de trilho, comunicação, Electric Power, segurança, equipamento da medicina, forças armadas, elevador, etc….

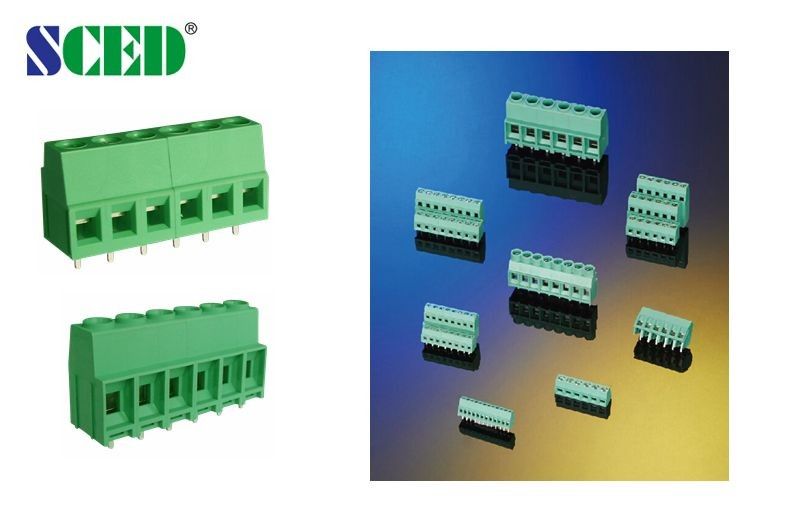

Foto da foto e do produto do desenho:
