| Lugar de origem: | Shenzhen, China. |
| Marca: | SCED |
| Certificação: | UL, CE |
| Número do modelo: | TJ254-02 |
| Quantidade de ordem mínima: | 500 |
|---|---|
| Preço: | Get latest price |
| Detalhes da embalagem: | caixa padrão da exportação |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 1KK pólos cada um mensal |
| Densidade: | 2.54mm | cor: | verde |
|---|---|---|---|
| Pólos: | 2P, 3P ou alguns pólos | Escala do fio: | 16-30awg |
| tensão: | 125V | Atual: | 6A |
| Realçar: | blocos terminais de parafuso do PWB,conectores do bloco terminal do PWB |
||

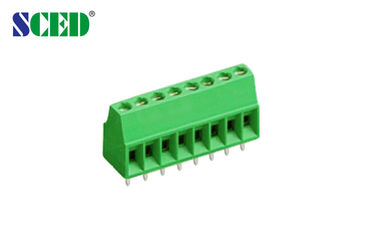

os blocos terminais do PWB de 2.54mm parafusam a conexão 125v folheado a níquel 6amp da braçadeira
Detalhes rápidos:
Modelo: TJ254-02
Passo: 2.54mm
Pólos: 2P, 3P ou alguns pólos
Tensão avaliado/corrente: 125V/6A
Escala do fio: 16-30AWG
Abrigo: PA66/UL94, V-0
Gaiola da braçadeira: Bronze
Terminal: Bronze
Parafuso: M1.6/aço
Torque: 1-1.3/lbf.in
Comprimento de descascamento: 7mm
Descrição:
1. Os blocos de Terninal do Euro do PWB são amplamente utilizados na indústria e controlo automático, poder, conversão de freqüência e etc.
2. É alojamento, gaiola da braçadeira, terminal e parafuso plásticos consistidos.
3. Pode ser empilhado para ser pólos diferentes através de 2P e de 3P,
4. Sentido da entrada do fio: 45 90 180degree
4. Materiais: O alojamento plástico é (UL94 V-0) temperatura de funcionamento PA66: -40~+105 a gaiola e o terminal da braçadeira são bronze de alta qualidade ou o parafuso do cobre é aço de alta qualidade
Especificações do parâmetro e do desenho:
|
Dados técnicos do UL |
B |
C |
D |
|
Tensão avaliado/V/A atual |
125/6 |
|
|
|
Calibre de diâmetro de fios da escala do fio |
16-30 |
|
|
|
Dados técnicos do IEC |
|
||
|
Categoria de sobretensão |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe da contaminação |
3 |
2 |
2 |
|
Tensão avaliado/V/A atual |
63/6 |
160/6 |
320/6 |
|
Tensão de pico avaliado quilovolt |
1,5 |
1,5 |
2,5 |
|
Capacidade de conexão avaliado milímetro2 |
0,5 |
||
|
Material |
|
||
|
Material de isolação/classe da inflamabilidade |
PA66/UL94, V-0 |
||
|
Gaiola/chapeamento da braçadeira |
De bronze/folheado a níquel |
||
|
Terminal/chapeamento |
Bronze/lata chapeada |
||
|
Parafuso/chapeamento |
De aço/folheado a níquel |
||
|
Outros dados |
|
||
|
Diâmetro de furo milímetro do PWB |
φ1.1 |
||
|
Comprimento de descascamento milímetro |
4-5 |
||
|
Parafuso/torque/lbf.in |
M1.6/1.0-1.3 |
||
Aplicação:
1. indústria e controlo automático,
2. poder,
3. conversão de freqüência e etc.
Vantagens competitivas:

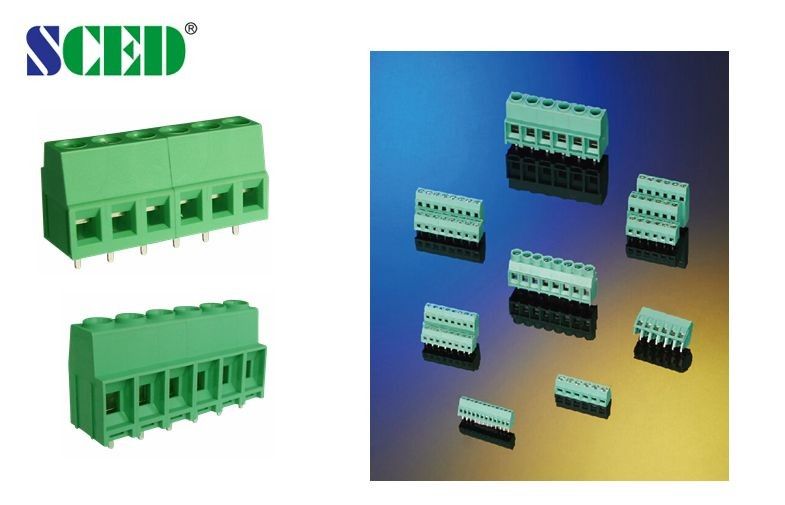

Foto do desenho:
Foto
